Budynek puzzle 3D

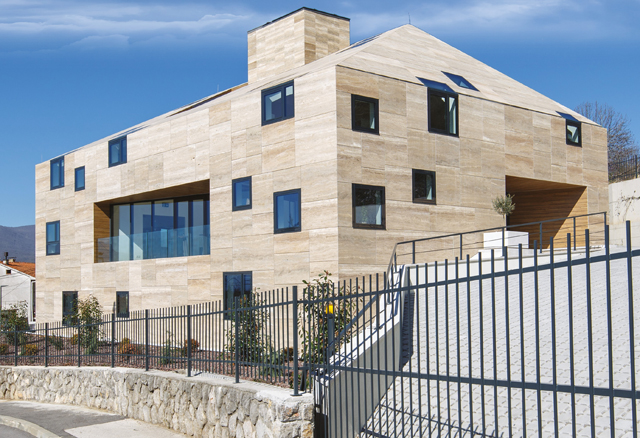

Tym razem internet zaprowadził nas do Chorwacji, a obiekt okazał się interesujący nie tylko pod względem wizualnym, ale i konstrukcyjnym. Budynek administracyjny firmy Cedar w miejscowości Kastav jest zbudowany na podstawie pięciokąta i wygląda jak gigantyczne puzzle 3D.

Wentylowaną fasadę i dach zaprojektowano i wykonano z trawertynu rzymskiego. Wymiary płyt wahały się od 0,5 m x 1,0 m do 1,5 x 2,0 m przy grubości 3 cm. Każdej płycie przypisano własny numer odpowiadający pozycji w projekcie montażowym. Jak można się domyśleć, takie założenie postawiło ogromne zadanie przed projektantami i wykonawcami konstrukcji elewacji.

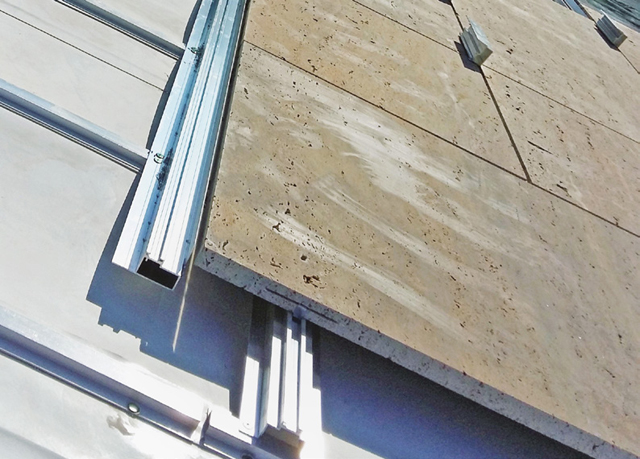

Tego zadania podjęła się niemiecka firma BWM Fassadensysteme GmbH, będąca częścią Grupy Fischer. W realizacji wykorzystano boczny system mocowania ze wspornikami, który umożliwił montowanie płyt bezpośrednio do poziomych profili BWM i jednocześnie dał wystarczające podparcie dla porowatych płyt trawertynu o raczej niskiej wytrzymałości. Poza profilami typowymi firma BWM dostarczyła również specjalne profile zaprojektowane i dostarczone na potrzeby tego projektu.

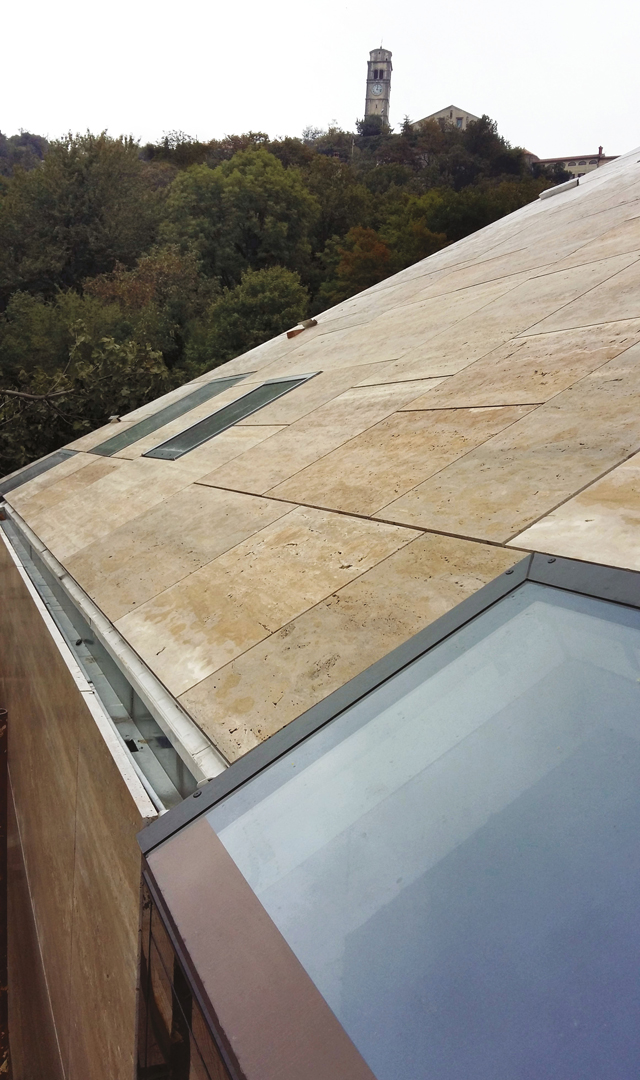

Dach budynku o nachyleniu 30o został wykonany z betonu i również pokryty jest trawertynem. Pod płytami kamiennymi znajduje się warstwa uszczelniająca i gruba izolacja, a kamień zamontowano na wspornikach typu L.
Fasada ma powierzchnię 400 m2, a dach 350 m2. Całość zaprojektowana i wykonana jest tak, aby w razie konieczności możliwa była wymiana dowolnej z płyt.

Kamień na budowę dostarczyła firma Mramor Commerce z Jurdani w Chorwacji, wykonawstwem zajmowała się firma Keratek z Zagrzebia. Budynek został wykonany w 2018 roku.

Za projekt odpowiedzialna była firma architektoniczna ZDL Arhitekti z Rijeki kierowana przez Sinišę Zdjelara. Obiekt został doceniony w konkursie architektonicznym organizowanym przez magazyn Dezeen. Znalazł się na tzw. długiej liście laureatów, czyli wśród 5% najlepszych projektów, które wybrano spośród 4500 zgłoszeń nadesłanych z całego świata.
