Metody wiercenia w elementach z kamienia

Jedną z częstych operacji obróbki kamienia jest wiercenie. Występuje zwłaszcza w przypadku elementów budowlanych. Niejednokrotnie przysparza wiele problemów ponieważ często wykonywane jest bez użycia odpowiednich maszyn i osprzętu ułatwiającego całą operację.

Wiercić można różnymi metodami – w zależności od posiadanego sprzętu, rodzaju i liczby wymaganych otworów, oczekiwanej dokładności. Wiercenia są wykonywane za pomocą różnych typów wierteł. W tym artykule skupimy się na wiertłach z nasypem diamentowym.
Podstawowy podział wierteł to przeznaczone do pracy na sucho i na mokro (z chłodzeniem wodą). To ważne, bo użycie wiertła przeznaczonego do pracy na mokro bez chłodzenia wodą może się skończyć jego szybkim zniszczeniem.

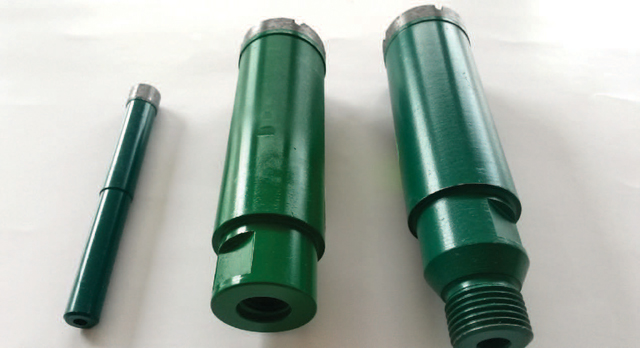

Innym podziałem wierteł jest sposób zamocowania. Trzy podstawowe typy mocowań to: M14 (na szlifierki kątowe); ½’’ (na maszyny ręczne i CNC) oraz uchwyty walcowe (na wiertarki). Dobierając typ zamocowania należy pamiętać, jakim sprzętem dysponujemy, gdyż od tego zależy dopasowanie do konkretnych zastosowań.

Oto podstawowe rodzaje wiercenia:

1. Wiercenie „z ręki”
Wykonywane najczęściej w elewacjach, stopniach, posadzkach – bezpośrednio podczas montażu za pomocą wiertarki lub szlifierki kątowej. Specyfika tej pracy zwykle wymaga wiercenia na sucho.
Aby otwór był wywiercony precyzyjnie zaleca się użycie specjalnych prowadnic mocowanych np. na przyssawkę do kamienia lub odpowiedniego statywu. Praca bez statywu lub prowadnicy może być trudna, zwłaszcza dla osób niedoświad- czonych, a czasem może nawet doprowadzić do uszkodzenia elementu lub narzędzia.
Podstawowe zalecenie podczas wiercenia
„z ręki” to zmniejszenie obrotów na początku, aby możliwie precyzyjnie rozpocząć nawiercanie otworu. Dobrze jest też ustawić wiertło nieco pod kątem. Przy wychodzeniu wiertła z kamienia warto zmniejszyć siłę posuwu, aby zmini- malizować wyrwanie powstałe przy wychodzeniu wiertła z kamienia.
Chcąc używać wierteł do pracy na mokro w wiertarkach czy szlifierkach bez przepływu wody wewnątrz wrzeciona można zastosować specjalny uchwyt wiertniczy z bocznym doprowadzeniem wody.

2. Wiercenie na maszynach sterowanych ręcznie
Wiercenie na maszynach ręcznych odbywa się w ten sposób, że ustalamy miejsce wiercenia, następnie blokujemy maszynę w tym położeniu, ustawiamy parametry pracy (obroty oraz prędkość posuwu lub czas wiercenia) i maszyna wykonuje cykl wiercenia. Należy pamiętać, aby przed wyjściem wiertła z kamienia zmniejszyć nieco posuw, by zminimalizować wyrwanie powstałe przy wychodzeniu wiertła z kamienia.
Jeśli istotna jest duża prędkości i precyzja wiercenia można zastosować specjalne wiertła cienkościenne. Do takich zadań idealnie nadają się m.in. wiertła linii Super High Speed proponowane przez firmę Marmoelettromeccanica.

3. Wiercenie na maszynach sterowanych numerycznie CNC
Wiercenie na maszynach numerycznych od- bywa się poprzez podanie współrzędnych otworu oraz numeru używanego do tego narzędzia. Wcześniej należy zapisać parametry wiertła w programie maszyny na stronie narzędzi – zarówno wymiary geometryczne (średnica, długość) jak i parametry prac. W zasadzie wiertła używane na maszynach CNC są takie same jak te na maszynach ręcznych – typowym uchwytem jest ½’’.

4. Wiercenie z boku płyty elementów na fasady Do wiercenia z boku płyty – pod kotwy do elementów elewacyjnych istnieją specjalne statywy, które ułatwiają pracę i umożliwiają precyzyjne
wiercenie.
Do wiercenia dużej ilości otworów w płytach elewacyjnych można używać bardziej skomplikowanych urządzeń z dwoma lub więcej wrzecionami wiertarskimi i z pneumatycznym posuwem wiercenia.

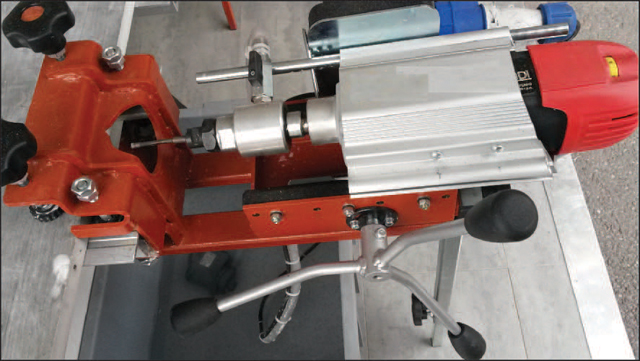

Specjalna wiertarka na statywie do wiercenia z boku płyty otworów pod kotwy

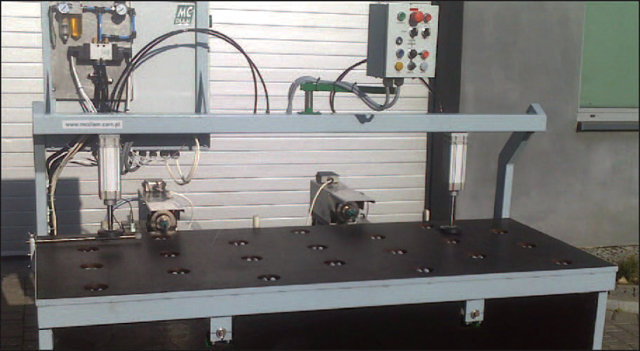

Specjalna półautomatyczna wiertarka dwugłowicowa do wiercenia otworów pod kotwy, produkcja MC DIAM

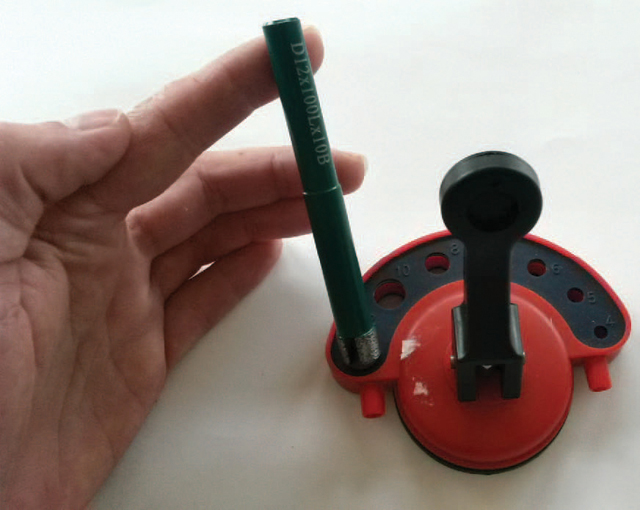

Prowadnica do wiercenia na przyssawkę

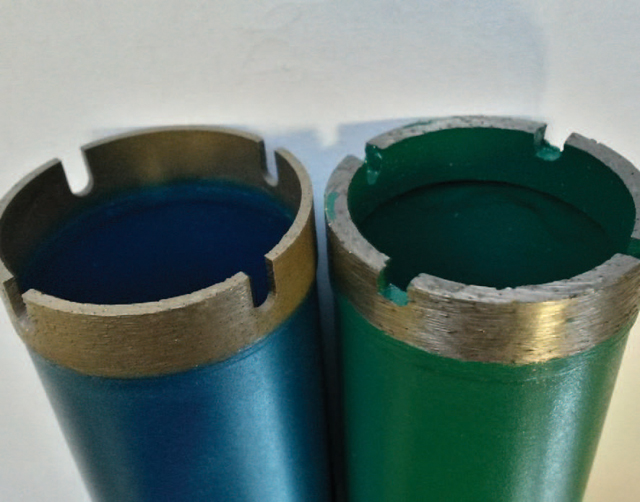

Porównanie wierteł do granitu D35mm: po lewej SHS – ścianka 1,25 mm, po prawej standardowe – ścianka 2,5 mm
