Znajomość norm to nie wszystko

Dostęp do norm i umiejętność ich czytania to nie wszystko
– równie ważne jest doświadczenie i znajomość badanego materiału.

W poprzednim numerze Kuriera Kamieniarskiego pisałem o pewnym błędzie, który się wkradł do polskiego wydania normy związanej z wykonywaniem badania wytrzymałości na zginanie. Życie napisało ciąg dalszy tej historii.

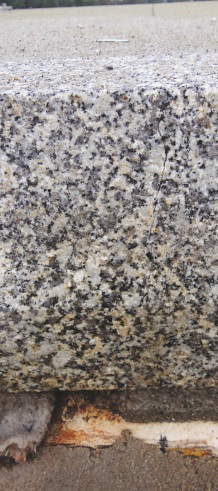

Zupełnym przypadkiem od momentu ukazania się poprzedniego numeru Kuriera zgłosiło się do mnie niezależnie dwóch przedsiębiorców z podobnym problemem: ich wyroby, po ułożeniu, uległy zniszczeniu. Jest jeszcze jeden punkt łączący te dwie sprawy – w obu przypadkach inwestor poprosił o sprawdzenie wytrzymałości na zginanie kontrowersyjnego wyrobu w laboratorium posiadającym maszynę wytrzymałościową.

Jeżeli na budowie coś ulegnie zniszczeniu, to oczywiście trzeba znaleźć winnego. Najłatwiej winę złożyć na barki ostatniego ogniwa – producenta wyrobu. Pierwszym krokiem do znalezienia „haka” na kamieniarza będzie oczywiście zbadanie właściwości kamienia. Ze względu na rodzaj wyrobu postanowiono sprawdzić wytrzymałość na zginanie i porównać jej wartość z zadeklarowaną przez producenta. Obydwa przypadki są bliźniaczo podobne i bardzo ciekawe. Zobaczmy jak wyglądało badanie i do czego doprowadziło.

Badanie wyrobu zlecono w laboratorium posiadającym odpowiedni sprzęt, ale z kamieniem naturalnym miało niewiele do czynienia. Laborant zakupił najnowsze wydanie normy: EN 12372 „Metody badań kamienia naturalnego – Oznaczanie wytrzymałości na zginanie pod działaniem siły skupionej”, uruchomił maszynę do badań wytrzymałościowych i przystapił do wykonania badania. Przypomnijmy, że w wymienionym wydaniu norm został podany wzór do obliczenia wartości tej właściwości, który prezentuje się następująco:

Z kolei w normie oryginalnej widnieje inny wzór:

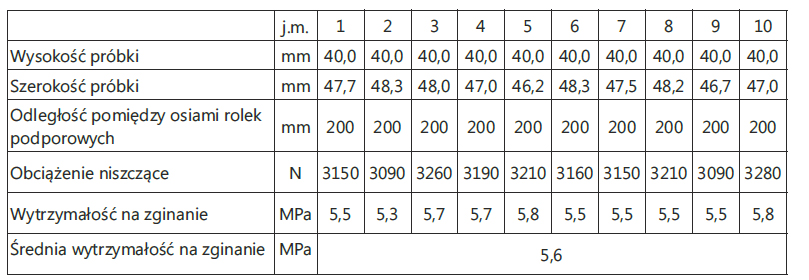

Laborant oczywiście pomyłki w normie nie był w stanie zauważyć, gdyż była to dla niego prawdopodobnie całkowicie nowa dziedzina. W trakcie badania postępował zgodnie z wytycznymi – niestety błędnymi. Oczom inwestora się ukazała tabela z pomiarami i wynikami badań granitu.

Laboranta nie zdziwiły tak niskie wyniki badania dla granitu strzegomskiego, gdyż prawdopodobnie nigdy z tym materiałem nie pracował. Dla inwestora natomiast niski wynik badania był na rękę – dostał do ręki miażdżący argument w negocjacjach z dostawcą wyrobu.

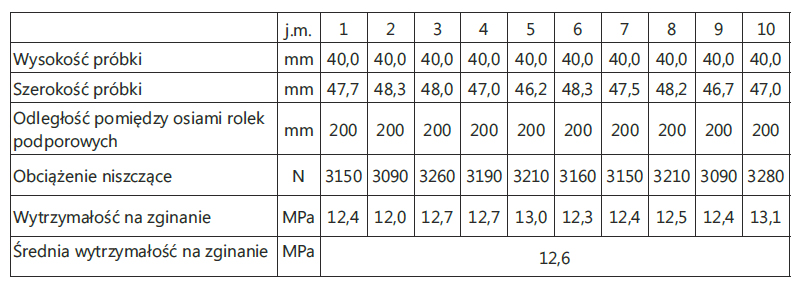

Przeliczmy jednak powyższe dane zgodnie z prawidłowym wzorem, który znajduje się w oryginalnym wydaniu normy.

Tabela będzie wyglądała następująco:

Uzyskany w tym badaniu poziom wytrzymałości na zginanie jest zadowalający dla granitu do większości zastosowań. Niestety, laborant wykonujący badanie najwyraźniej pracował pierwszy raz z kamieniem naturalnym i nie zaskoczyły go tak niskie wyniki obliczeń. Na szczęście udało się znaleźć przyczynę wystąpienia tak zaskakująco niskiego wyniku badania i obie sprawy miały pozytywny finał dla naszych kamieniarzy.
Obecnie w Polskim Komitecie Normalizacyjnym trwają prace nad naprawieniem tej sytuacji. Mam nadzieję, że w niedługim czasie zostanie opublikowana stosowna poprawka do polskiej wersji tej normy.

#michalfirlej
